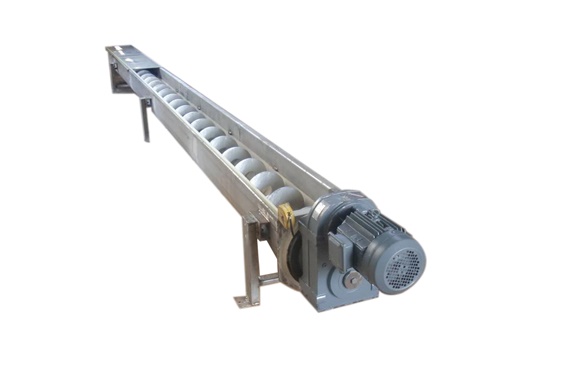

LS系列螺旋输送机是等效采用ISO1050标准设计、制造，符合JB81005专业标准，与GX系列螺旋输送机相比，头、尾部轴承座移至壳体外;中间吊轴承采用滚动（M1制法）和滑动（M2制法）可以互换的两种结构，均设防尘密封装置;出料端设有清扫装置;进出料口位置布置灵活、整机噪音低、适应性强、操作维修方便、该机采用的密封件是尼龙和聚四氟乙烯树脂类，具有阻力小、密封、耐磨性好等特点。采用的滑动瓦的轴瓦材料有铸铜、合金耐磨铸铁、铜基石墨少油轴瓦等几种供选择。
LS系列螺旋输送机的螺旋直径从100-1250mm,共有11种规格，长度为4-70m,每隔0.5m为一档，选型时应符合标准公称长度，特殊需要时可在选配节中另行提出订货要求。
驱动装置选配
该机驱动采用XWD系列摆线针轮减速机，有单端驱动（C1制法）和双端驱动（C2制法）两种方式，螺旋机长度<35m的按C1制法，即单端驱动。螺旋机的中间吊轴承分滚动吊轴承（M1制法）和滑动吊轴承（M2制法）两种。物料输送温度<80℃的一般采用M1制法，输送物料温度>80℃或输送湿料时宜选用M2制法。
LS系列螺旋输送机主要技术参数表
机器型号 | LS100 | LS160 | LS200 | LS250 | LS315 | LS400 | LS500 | LS630 | LS800 | LS1000 | LS1250 |
螺旋直径(mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺 距 (mm) | 100 | 160 | 200 | 250 | 250 | 355 | 400 | 450 | 500 | 560 | 630 |
转 速 (min-1) | 140 | 112 | 100 | 90 | 80 | 71 | 63 | 50 | 40 | 32 | 25 |
输送量 (m3/h) | 2.2 | 7 | 13 | 22 | 31 | 62 | 98 | 140 | 200 | 280 | 380 |
转 速 (min-1) | 112 | 90 | 80 | 71 | 63 | 56 | 50 | 40 | 32 | 25 | 20 |
输送量 (m3/h) | 1.7 | 6 | 10 | 18 | 24 | 49 | 78 | 112 | 160 | 220 | 306 |
转 速 (min-1) | 90 | 71 | 63 | 56 | 50 | 45 | 40 | 32 | 25 | 20 | 16 |
输送量 (m3/h) | 1.4 | 5 | 8 | 14 | 19 | 39 | 62 | 90 | 126 | 176 | 245 |
转 速 (min-1) | 71 | 56 | 50 | 45 | 40 | 36 | 32 | 25 | 20 | 16 | 13 |
输送量 (m3/h) | 1.1 | 3.1 | 6.2 | 11 | 15.4 | 31 | 50 | 77 | 102 | 140 | 198 |
注：表中的输送量按填充系数ψ＝0.45考虑，选型时请根据物料选取填充系数ψ对输送量进行修正。
