埋刮板输送机的种类及输送链条

2019-07-09

埋刮板输送机的种类及输送链条

刮板输送机在水平输送时,物料受到刮板链条在运行方向上的推力及自身的重力的作用,物料层之间产生了内摩擦力。当这种内摩擦力足以克服物料与槽壁间的外摩擦力时,物料就随同刮板链条形成连续整体的物料流而被输送。在垂直输送时,物料受到刮板链条在运行方向上的推力。当由于横向侧压力而产生的内摩擦力及下部不断给料所产生的对上部物料的推移力,大于物料与槽壁间的外摩擦力和物料的重力时,物料就随着刮板链条形成连续的物料流而向上输送。

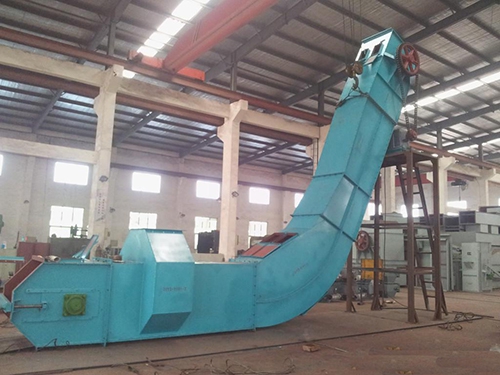

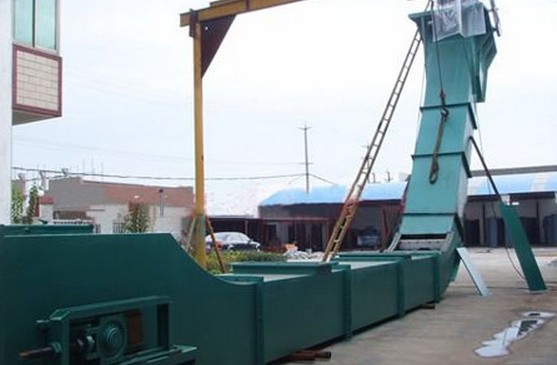

粮油加工工艺中,常见的埋刮板输送机多为MS型水平输送、MC型垂直输送、MZ型Z埋刮板输送3种。水平输送机一般倾角为0°~15°,如果输送是在物料完全充满机槽的情况下进行,即使倾角再大些,仍能保证物料连续不断地输送。垂直输送机倾角为30°~90°。Z埋刮板输送机输送高度一般在20m左右,水平输送距离小于30m。同时,也使用一些垂直环型刮板链条输送,如油料加工工艺中的环形浸出器和澄油箱等,其目的主要是在输送物料时完成工艺过程。

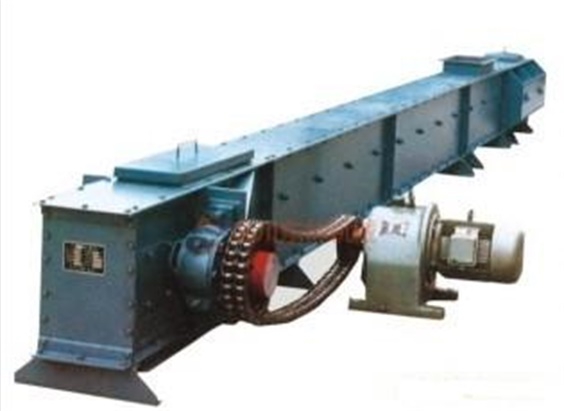

MS型水平埋刮板输送机根据输送原料可采用T形和U形刮板链条,也可采用Z形刮板链条。MC型垂直埋刮板输送机和MZ型Z埋刮板输送机常采用V形刮板链条。

埋刮板输送机刮板链条及其选用

2 埋刮板输送链条的选用

刮板链条是埋刮板输送机的承载牵引件,其结构形式和运行环境对物料的正常输送影响很大。埋刮板输送机各种故障大都与刮板链条的运行状态有关[3]。可以说,刮板链条运行是否正常是输送机有无故障的主要标志。刮板链条运行不正常必然会导致输送机的运行故障。适当提高刮板链条速度,缩小工作截面积,进而使物料每米重量变小;在保证强度的前提下,尽量减轻刮板链条的重量;适当降低机槽工作高度与宽度的比值,可以降低刮板链条的张力,保持链条有效运行。

2.1 埋刮板输送机的承载槽高度

在粮食物料的输送中,刮板链条的速度范围一般在0.16m/s~1.00m/s,Z常见的使用范围是0.20m/s~0.50m/s。刮板链条的工作空间就是埋刮板输送机承载机槽的高度
