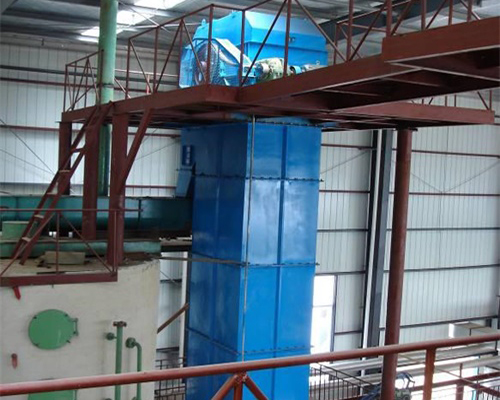

TB(NE) 系列板链斗式提升机
TB(NE)系列板链斗式提升机链条节距小、输送量大、提升高度大及运行平稳可靠，其主要性能指标符合JB3926-89（垂直斗式提升机）的规定。
TB(NE)系列板链斗式提升机采用T型料斗，适合于输送干燥的、松散易抛出的物料，如碎石、煤、水泥生料、矿渣及水泥等。采用重力式卸料，掏取式装料，可在环境温度-10℃到+40℃的范围内使用，可输送物料的松散密度不超过2t/m3,温度在250℃以下。
TB系列斗式提升机主要技术参数表
提升机型号 | TB250 | TB315 | TB400 | TB500 | TB630 | TB800 | TB1000 | ||
料斗型号 | J | T | |||||||
输送量 | m3/h | 15～25 | 32～46 | 50～75 | 84～120 | 135～190 | 216～310 | 340～480 | |
料 斗 | 斗宽 | mm | 250 | 315 | 400 | 500 | 630 | 800 | 1000 |
斗容 | L | 3 | 6 | 12 | 25 | 50 | 100 | 200 | |
斗距 | mm | 200 | 250 | 320 | 400 | 500 | 630 | ||
链 条 | 节距 | 100 | 125 | 160 | 200 | 250 | 315 | ||
条数 | 1 | 2 | |||||||
单条破断载荷 （最小值） | kN | 112/160 | 160/224 | 224/315 | 315/450 | 450/630 | 630/900 | ||
节圆直径 | mm | 386.37 | 482.96 | 618.19 | 772.74 | 965.92 | 1217.06 | ||
料斗运行速度 | m/s | 0.5 | |||||||
主轴转速 | min-1 | 24.71 | 19.78 | 15.45 | 13.26 | 9.89 | 7.85 | ||

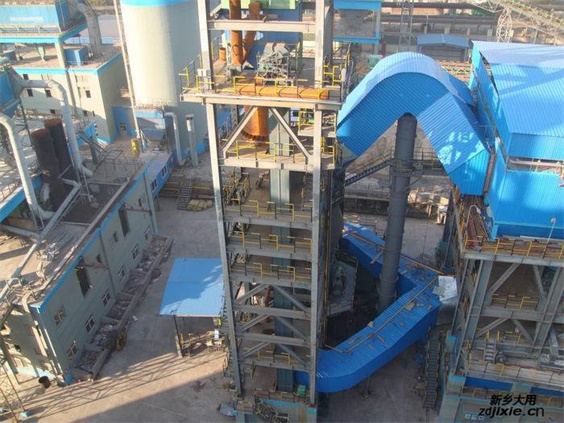

NE型斗式提升机
NE型系列板链式斗式提升机广泛用于各种粉状、散料物料的垂直提升，如：水泥、煤、矿渣等。还适应提升磨琢性强的物料，物料温度可达250℃。因采取流入式喂料，重力诱导式卸料，密集型布置的大容量料斗输送，链速低，提升量大（15-800m3/h）,几乎无回料现象，功耗小，提升高度高。
本机输送链采用板链式高强度耐磨链条，使用寿命长，输送链条使用寿合一般超过5年，易损件少，使用成本低。结构紧凑，密封性及刚性好，外观美，运行平稳可靠。
机 器 型 号 | 料 斗 | 输送能力 (m3/h) | 物料 块度（mm） | ||
容积（L） | 斗距（mm） | 斗速（m/s) | |||
NE15 | 2.5 | 203.2 | 0.5 | 15 | 50 |
NE30 | 7.8 | 304.8 | 0.5 | 32 | 65 |
NE50 | 14.7 | 304.8 | 0.5 | 60 | 65 |
NE100 | 35 | 400 | 0.5 | 110 | 95 |
NE150 | 52.2 | 400 | 0.5 | 170 | 95 |
NE200 | 84.6 | 500 | 0.5 | 210 | 125 |
NE300 | 127.5 | 500 | 0.5 | 320 | 125 |
NE400 | 182.6 | 600 | 0.5 | 380 | 145 |
NE500 | 260.9 | 700 | 0.5 | 470 | 165 |
NE600 | 330.2 | 700 | 0.5 | 600 | 165 |
NE800 | 501.3 | 800 | 0.5 | 900 | 165 |
注：表中料斗容积为盛水容积，输送量按此斗容计算时为100%填充，选型时根据物料特性查物料填充系数表对输送量进行修正。
